Lagers
Maatnauwkeurigheid van lagers
Waarom is het belangrijk?
In de precisie-engineering en hoogtechnologische toepassingen zoals gereedschapswerktuigmachines, medische apparatuur en lucht- en ruimtevaartechnologie is de maatnauwkeurigheid van lagers cruciaal. Standaardlagers met tolerantieklasse P0 zijn vaak niet nauwkeurig genoeg voor toepassingen waar hoge loopnauwkeurigheid en hogere toerentallen vereist zijn. Voor de situaties worden lagers met hogere precisie gebruikt die voldoen aan strikte ISO-normen.
Overzicht van tolerantieklassen

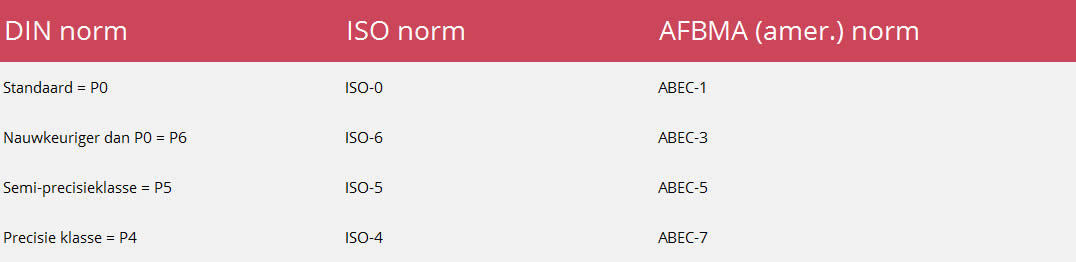

Verschillende normen definiëren de precisie van lagers. In het onderstaande tabel is een overzicht te vinden van hoe DIN, ISO en AFBMA-normen (ABEC) met elkaar overeenkomen:
| DIN Norm | ISO Norm | AFBMA (Amerikaanse) Norm |
|---|---|---|
| Standaard = P0 | ISO-0 | ABEC-1 |
| Nauwkeuriger dan P0 = P6 | ISO-6 | ABEC-3 |
| Semi-precisieklasse = P5 | ISO-5 | ABEC-5 |
| Precisieklasse = P4 | ISO-4 | ABEC-7 |
Sommige fabrikanten hanteren tussenliggende tolerantieniveaus. De bovengenoemde klassen komen voornamelijk voor bij kogel- en hoekcontactlagers en worden als achtervoegsel aangeduid, zoals bijvoorbeeld 6212 P6.
Praktische toepassingen voor nauwkeurige lagers.
De keuze van een lager hangt sterk af van de specifieke eisen van de toepassing. Enkele voorbeelden van toepassingen die hogere maatnauwkeurigheid vereisen:
- CNC-machines: Hoge precisie en minimale trillingen zijn vereist voor nauwkeurige bewerkingen.
- Medische apparatuur: Bijvoorbeeld MRI-scanners en chirurgische instrumenten, waar precisie essentieel is.
- Lucht- en ruimtevaart: Lagers in vliegtuigmotoren en satellieten moeten extreme omstandigheden aankunnen zonder verlies van nauwkeurigheid.
Overzicht van normen
Om de maatnauwkeurigheid van lagers wereldwijd te standaardiseren, zijn er verschillende norminstituten en organisaties:
- DIN (Deutsches Institut für Normung): Duitse normering voor technische componenten, waaronder lagers.
- ISO (International Organization for Standardization): Internationale organisatie die standaarden vastlegt, waaronder precisielagers.
- AFMBA (Anti-Friction Bearing Manufacturers Association): Amerikaanse normeringsorganisatie voor lagers.
- ABEC (Annular Bearing Engineers Commitee): Onderdeel van AFBMA, richt zich specifiek op precisielagers.
